MP3デコーダチップVS1001Kの基本的な使い方について説明します。
参考資料: VLSIのデータシート
注意:私が実際に用いた方法に基づいて説明しますが、完全なものかどうかわかりません。
また、VLSIのデータシートにも一部誤りがあると思われ、勝手に解釈しているところもあります。
仕 様
対応フォーマット | MPEG 1& 2 Layer-3, Layer-3の2.5拡張、VBR対応全てのサンプルレート、ビットレートに対応(clkによる) |
動作電圧 | AVDD 2.5-3.6V、DVDD 2.3-3.6V |
動作周波数 | 動作クロック(xtal):12〜13、24〜26MHz、信号(clk):〜26MHz |
DAC | ハイクォリティーステレオ内蔵、ヘッドホーン駆動可能(max30Ω) |
消費電流 | max 40-50mA |

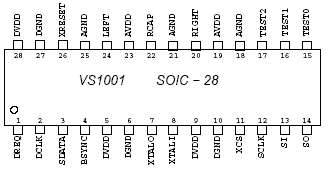

端子名 |
用途 |
説 明 |
DREQ |
出力 |
データバッファに空き 有:H、無:L |
DCLK |
入力 |
シリアル入力バスクロック、データ(SDATA)に使用 |
SDATA | 入力 | シリアルデータの入力 |
BSYNC | 入力 | バイト同期信号 |
SO |
出力 |
シリアル出力 |
SI | 入力 | シリアル入力 |
SCLK | 入力 | シリアルバスクロック、SI・SOに使用 |
XCS | 入力 | チップセレクト(選択) 非選択:H 選択:L |
RIGHT |
出力 |
右音声出力 |
LEFT |
出力 |
左音声出力 |
RCAP | 入力 | リファレンス電圧、フィルターコンデンサ(0.1uF)接続 |
XRESET | 入力 | リセット H:平常、L:リセット |
TEST0 | 入力 | テスト、DVDDに接続 |
TEST1 |
出力 |
テスト、非接続 |

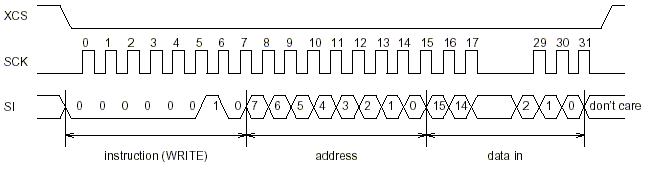

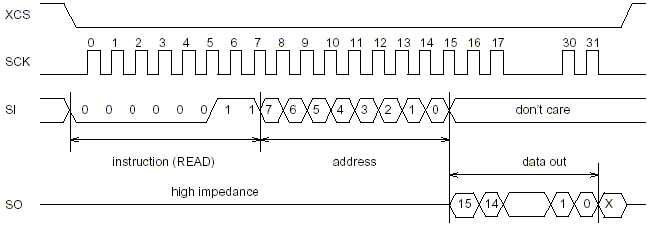

TEST2 | 出力 | テスト、非接続 |
XTALO | クロック | クリスタル接続(出力) |
XTALI | クロック | クリスタル接続(入力) |
DVDDx | 電源 | デジタル回路電源 |
DGNDx | 電源 | デジタル回路グランド |
AVDDx | 電源 | アナログ回路電源 |
AGNDx | 電源 | アナログ回路グランド |
名 称 | アドレス |
読/書 |
説 明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
MODE |
00h |
読/書 |
モード設定 dataのビットの意味 初期値はすべて’0’
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
CLOCKF |
03h |
読/書 |
クロックの設定、クリスタル周波数の補正 XTALに接続する、クリスタルの標準は24.576MHzでありこの場合は不要であるが それ以外の周波数のクリスタルを接続する場合、周波数に応じて補正をこれにより 行う。 MSBは、動作速度を2倍にする。(12-13MHz時) 設定例 26MHz 26000000/2000= 13000 → 32C8h 12.288MHz 12288000/2000= 6144 → 1800h+8000h(MSB)= 9800h | ||||||||||||||||||||||||||||||||||||||||||||||||||||
DECODE TIME |
04h |
読 |
デコード(演奏)時間の取得(秒単位) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
VOL |
0bh |
読/書 |
ボリュームの設定
設定値は0.5db単位のアッテネータ値であり、音量は0が最大、FEhが 最小、FFhはアンプ電源off、左右のチャンネルそれぞれ設定 |
