既に、スクロール時計はキット化されており今更ですが、必要に迫られた（夜中でも見える時計）のとダイナミック表示のお勉強で、
作ることにしました。
１ 基本仕様
・表示装置 ８ｘ１６ドット（８ｘ８を２組）
・月差±１秒以内（目標？）
・アラーム １ｃｈ
・温度表示
・電源 ＡＣアダプター（停電補償回路付加）
２ 回路構成
・部品を減らすためダイナミック制御をシフトレジスタＩＣを使わないようにI/Oピンが多くて、Ａ／Ｄコンバータ付き
の８５３５（家に眠っていた）を使用。
・ドットマトリックスは８ｘ８（秋月電子38x38mm）を２つ使用。 ＡＶＲとの接続（制御） 行：Ｂ・Ｃポート、列：Ｄポート
・温度センサーＳ８１００Ｂ（秋月電子 -40〜100℃ -8mV/℃）
・電源はＤＣ９ＶのＡＣアダプタ出力を三端子レギュレータで５Ｖ
９Ｖ側にバックアップ用のニッケル水素電池7.2V（００６Ｐ型）を接続

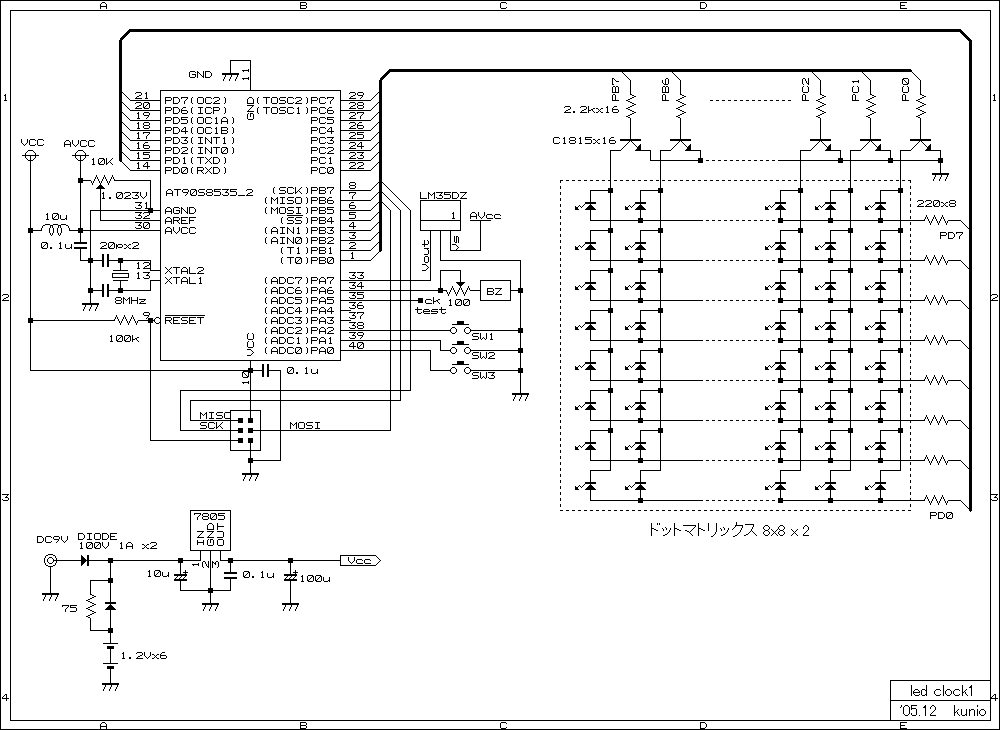

回路図
３ ソフト

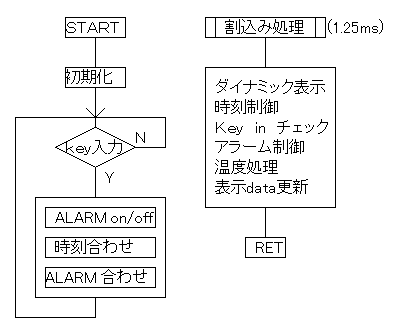

◇処理フロー
メインルーチン 時刻・アラームの修正、アラームOn/Off
割込み処理 時刻制御・表示・温度計測
◇時計制御とダイナミック表示
・正確な時計（時間）を刻み、ダイナミック制御でも周期的に表示列切替が必要なため、タイマ割込を利用する。
割込み周期は、ダイナミック表示更新時間（１／３０Ｓ以下）、処理量および時計処理の簡素化を考えて次のようにした。
割込み時間（表示列切替時間） １．２５ｍｓ
表示更新周期 １．２５ｍｓｘ１６＝２０ｍｓ （１／５０Ｓ）
文字スクロール周期 ２００ｍｓ （表示更新周期ｘ１０回） 試行錯誤で決定
時計の１Ｓ 表示更新ｘ５０回 ２０ｍｓｘ５０＝１Ｓ
・時計の微調整は、割り込み周期が800Hz（1/1.25ms）となるように、Ａ-５ポートをチェック出力として使用し、周波数カウンタ
で周波数を確認して、タイマカウンタ値を調整。
精度：タイマカウンタはクリスタル周波数を直接使用しているので（125nｓ=１／８ＭＨｚ）、調整は125n毎可能
125nsｘ３６００sｘ２４hｘ３０日＝０．３２４ｓ（月差） クリスタルの温度変化等の変動が無い場合
・表示処理
ＬＥＤに表示させるビットデータ領域を７６列分確保（７６バイト）
実際の表示エリアは１６列分なので、表示開始位置をスクロール周期で左にづらし１６列分表示
・アラーム
時刻とアラーム設定時刻が一致している間（１分間）、200ms（文字スクロール周期を利用）のOn/Off繰り返しによる鳴動
◇温度
・１Ｓに１回サンプリングし表示を更新
・下記により１℃単位の計測とした。
Ｓ８１００Ｂの温度−電圧特性は、−２０℃：１．９０８Ｖ、８０℃：１．０９５Ｖの比例特性（電源５Ｖ時） 温度≒８０-125℃/V x （Ｖ-1.095)
Ａ／Ｄコンバータの基準電圧を２．０４７Ｖにすると ２ｍＶ／digit
∴温度＝８０−０．２５（Vdigi−５４８） → 温度＝（８７５−Vdigi）／４ （℃）(875= 868+7 ＋７は切捨等誤差補正）
今回はじめて基準電圧AREFをAVCCから任意の電圧に変更したが、思うような結果得られず悩む。原因は、ADCの活かし
(ADCSRのADENビット設定）を、使用時のみ活かしたため基準電圧が不安定となっていた。→常時設定にしたら解決。
◇時刻・アラーム合わせ（修正モード）
時刻合わせ処理は、時・分値の設定・アラームのon/offを順番に行うなうので、メインルーチンで処理する。
修正モード中も時計は正常に動くよう割り込み処理は、時刻処理およびKye入力の確認のみ行う。
◇Key操作
Key入力は、割り込み処理で入力されたものを、メインルーチンで処理する。
赤：設定モードへの移行および決定、（時刻の分決定時は、秒がは０秒に切り捨てでセット）
青：プラス・時刻修正選択、 通常モードでメッセージ１回表示
黄：マイナス・アラーム時刻修正選択、通常モードでアラームon/off
ソース
別バージョン
部品が入手できないとタイの方？から問合わせを頂いたので、CPUをMEGA８５３５（基本的に変更無し）に温度センサをＬＭ３５に
変更した回路・ソースを作りました。
回路図 ソース
