以前秋月より購入したまま家の中で眠っていた（衝動買いしたが使い方が？で・・）、シャープ製液晶ディスプレイＬＭ３２Ｃ０４１

　を制御してみました。

　ＬＭ３２Ｃ０４１仕様（データシートより）

　　５．５インチパッシブカラー液晶表示器　　表示画素　３２０ｘ２４０ｘＲ・Ｇ・Ｂ各3ビット（５１２色）　

　　電源　　ロジック制御電源　５Ｖ（4.25-5.25V)、液晶駆動電源　３０V（28.5-31.5V)、バックライトインバータ電源（別途必要）

　　制御信号定格（VSYNC周期を除きＭＩＮ値）

　　　　　　　垂直同期信号（ＶＳＹＮＣ）　　Ｌ幅：３HSYNC、H幅：２４８HSYNC、VSYNC周期（フレーム周期）：12.5-20ms

　　　　　　　水平同期信号（ＨＳＹＮＣ）　　Ｌ幅：３DCK、H幅：３７６DCK

　　　　　　　ドットクロック信号（ＤＣＫ）　　Ｌ幅：40ns、H幅：40ns、DCK周期：１００ns（10MHz以下)

　制御信号設計

　　ＤＣＫの周波数は、データシートを見るとフレーム周期から逆算すると最低４．７６MHｚとなり、AVRで制御することを考えると

　　　　　　　　　　　（３＋２４８）ｘ（３＋３７６）＝９５１２９DCK　　９５１２９／20ms＝４．７６MHz　

　　CPUクロックが１５MHｚでも３クロック時間しかないので、データ設定等の処理時間が取れないことになります。

　　（ＳＲＡＭ1バイト読み込みＰＯＲＴ出力で３クロック、以前はここで断念）

　　しかし、最近知ったことですがアナログ表示では連続してデータを送り続けないと表示が残らないが、デジタル表示であれば

     途中でとめても表示は固定される。（ＤＣＫを止め、他の処理を割り込ませられる）

　　これなら、何とかできそうなので16MHz動作のＭｅｇａ８で組むことにしました。

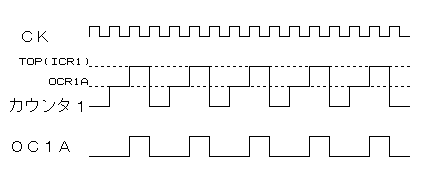

　　ＤＣＫは、バックグランドで処理させるためタイマカウンタ１の高速ＰＭＷ制御でＯＣ１Ａに出力させました。

　　　（カウンタ１のＴＯＰ値をＩＣＲ１Ａとし、OCR1Aと一致したときにＯＣ１Ａをトグル出力します。）

　　ＰＭＷ周期をＣＫ（CPUクロック）の１／３でデューティ比は１／３です。

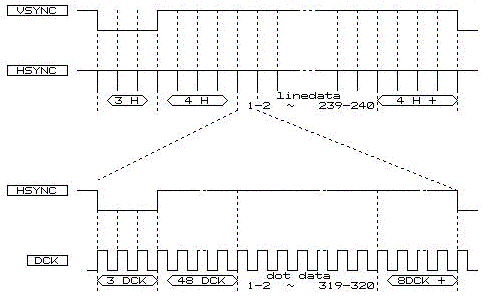

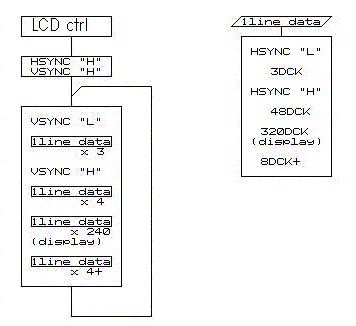

　　　　タイミングチャートのフロー

　液晶電源＋３０Ｖ回路

　　通常＋３０Ｖを使うことがないので、どうやって作くるのかわかりませんでしたが、これもインターネットで探しタイマＩＣ５５５を利用した

　　コッククロフト・ウォルトン回路という昇圧回路を利用しました。

　　電圧調整は５５５に接続した１０ｋΩ可変抵抗でおこないますが、本体19-20PのVRが変わると変動するので相互に調整が必要でした。

　液晶バックライトインバータ回路

　　LM32C041には、バックライト用に冷陰極管が2本付属していますが、インバータ回路が付いてないので自分で用意しなければなり

　　ません。（現在手配中、秋月では売り切れ中）

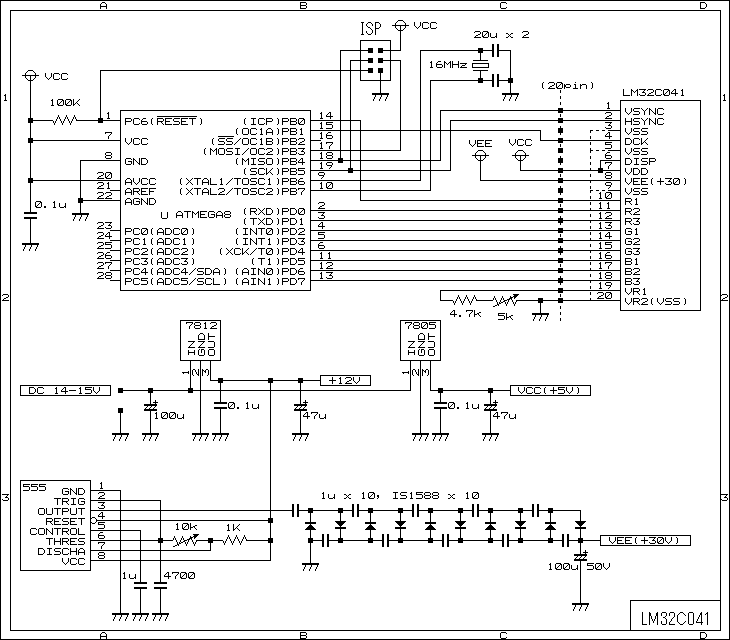

　回路図

　製作図

　プログラムソース　　（ヒューズビット　上位：Ｃ９、下位：ＥＥ）　　

　　　　縦横各4分割（赤・緑・青・白）表示1秒更新、R1ビットはPC4で設定、PC5でSTOP設定

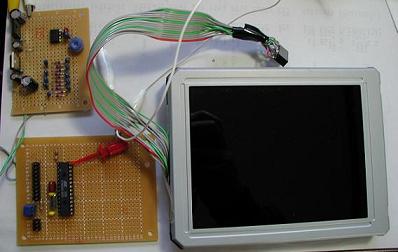

　実行結果　　バックライトをはずし、背面から電球型蛍光灯で照らしているので暗く色むらがある。

　　　　　　　　　　（左側は基板にさえぎられているためくらい。）

　とりあえず、単純な表示ができた。

　次は、画像データの表示に挑戦したい。
