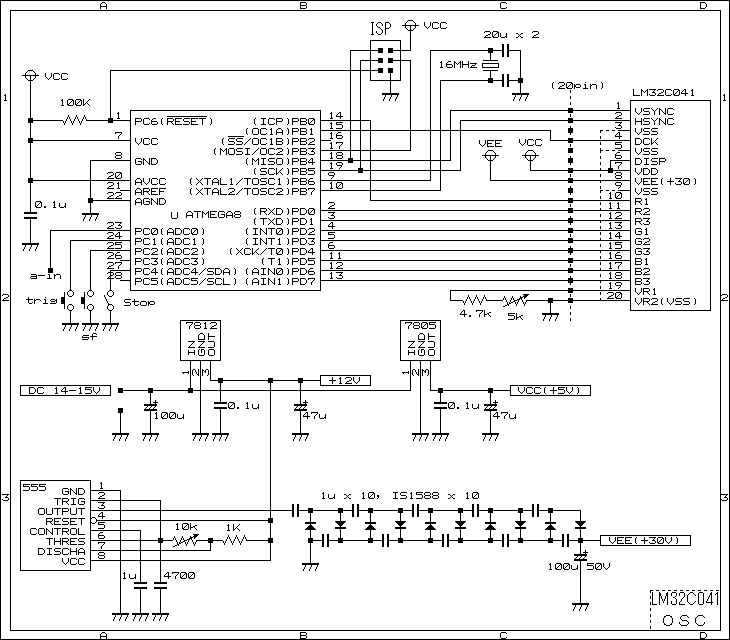

前回までで、LM32C０４１の基本的な制御がつかめたのでもう少し実用的なものとして、簡易なオシロに挑戦しました。
サンプリング周波数：アナログ１ｃｈ(ch0)としてA/D変換時間（７０ｕｓ）＋α １０ｋＨｚ（１００ｕｓ）
タイマ２のＣＴＣ動作による割込処理 T2CK=16M/８=2M、OCR2=200 ∴2M/200=10kHz
A/D変換基準クロック：データシートによると10ビット精度で最大クロックは200kHzであるが、今回ＣＰＵ
クロックが16MHzのためﾌﾟﾘｽｹｰﾗとの関係から250kHz（16M/64）とした
（精度は若干落ちるが後で圧縮処理するので問題ないと考えた）
電圧軸：ﾌﾙｽｹｰﾙＶｃｃ １０２３digit → ２００digit Vｃｃ＝５V 25mV/digit
表示領域：時間軸：３００ｘ電圧軸：２００
基本的な流れ：①データを３００ｻﾝﾌﾟﾘﾝｸﾞＳＲＡＭに保存
②ＳＲＡＭデータから1lineごとのデータ作成し表示処理
目盛線：波形を見やすくするため40ドットごとに表示（横：4ms、縦：１V）
トリガ：とりあえず固定レベルの上昇に設定（将来調整可能としたい）

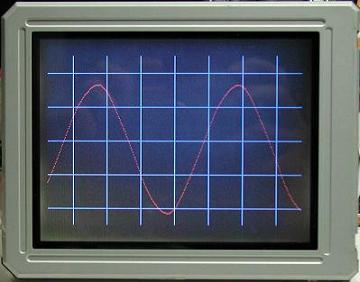

実行結果

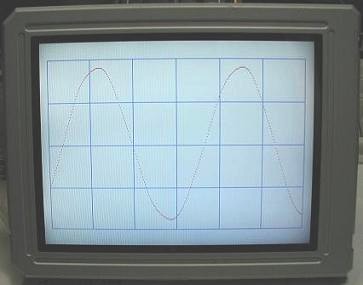

約１．７V（AC)を入力表示させたところ、バックを白にした方が落ち着いた感じです。
いろいろやっているうちに、ポートCの５と３に３０Vラインを接触させ２ポート壊してしまった。
機能追加
サンプリング周波数の可変（１０ｋ、５ｋ、２．５ｋ、１．２５ｋＨｚ）
トリガーレベル調整（7段階＋連続モード）
画面に文字表示（サンプリングｆ）

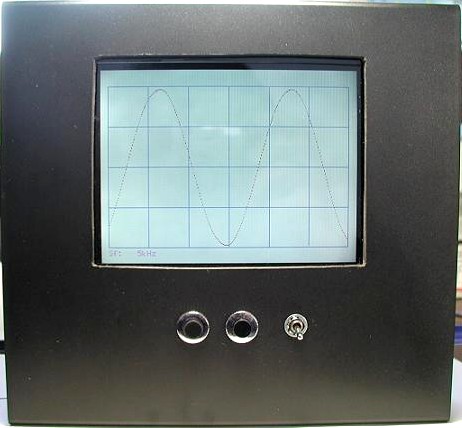

ケースに収納
見づらいが画面左下に’Ｓｆ： ５ｋＨｚ’を表示、トリガレベル：１
最大サンプリング周波数は１０ｋＨｚ（ロジックスコープであれば、もう少しあげられる）と実用範囲は少ないですが、ちょっとした観測には使えます。
