　Chanさんが設計され、若松通商でキット化されたMP3ｐｌａｙｅｒを作ってみました。Chanさんや、他の方の作製記を拝見するとかなり

難易度が高いので、少し躊躇しましたが負けずにトライしてみました。細かい半田付け作業（ICやチップ部品）にはてこずりました

が、意外とあっさり完成しました。気をよくして、ディスプレイ（ＬＣＤ、Chanさんホームページ参照）も追加してみました。

今では市販品の価格も下がっているので、コストパフォーマンスはそれほど良いといえませんが、音質は最高です。

　製作で工夫したところ（オリジナルな点）はあまりありませんが、要点若干説明します。

　まずケースです。ＬＣＤなしのときに、いろんなケースを探してぴったり収まるものをちょうど見つけました。

マグライトのケースで、大きさ９０�o×９０�o×２０�oです。

これ以上ぴったりくるケースはないと思います。

  （今は抜け殻になってます）

その後、ＬＣＤを取付たため現在の少し大きめ市販のケース１１５�o×７５�o×３０�oに入れました。

（猫耳ＣＧは、Miya Aoki（ねこのおうち）さんのものを使わせてもらいました。）

　次に、押しボタンです。とても基板上のＳＷを直接押すのは無理なので、いいものがないかと考えた末、古いＴＶ用リモコンの

ボタンを流用しました。大きさがちょうど良くゴム製で、裏側に突起がついていてちょうどＳＷに当たる構造になってます。加工で

苦労したのは、ＳＷとの距離とケースの穴の大きさです。若干失敗（距離が短く、穴が大きめ）してしまい、ボタンに横方向の力を

かけすぎると外れてしまうことがあります。

ＬＣＤの配線は、スマートメディアのソケットのヘッダー部に取り付けました。最初ピン番号を上下間違えて接続してしまいました。

ＬＣＤの固定は、縦方向には難しかったのでケースにスペーサで固定しました。

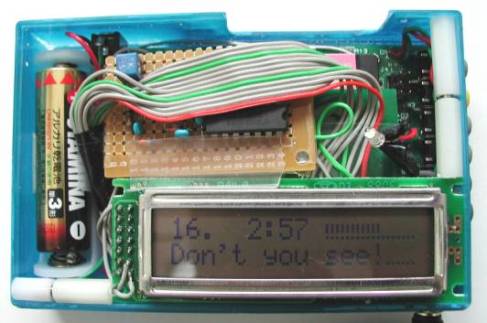

　内部フラットケーブルでｽﾏｰﾄﾒﾃﾞｨｱのヘッダーピン部にＬＣＤ接続

　ケーブルの下の基盤はLCD３V化回路

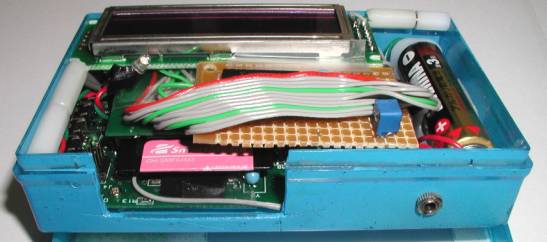

 ｽﾏｰﾄﾒﾃﾞｨｱが抜差できるように切込を入れた。右のジャックはDC1.5Vアダプタ用
