以前使っていてインクノズルが不調（純正以外の補充インクが原因?）となり、
押入れで眠っていたプリンタBJC-600Jを分解して処分したとき取り出した、使えそ
うな部品です。
モータ

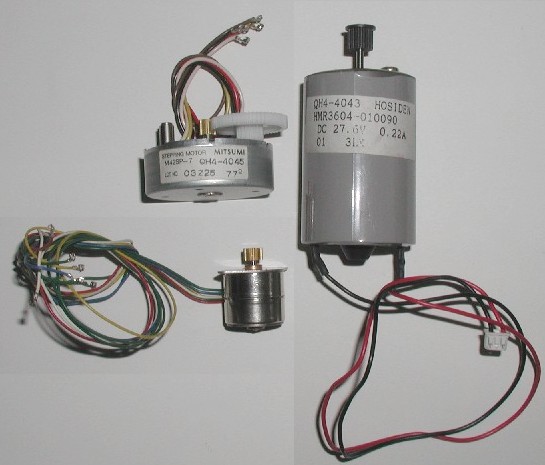

モータは、3台使用されていました。
一つは、ﾌﾟﾘﾝﾀﾍｯﾄﾞを左右に移動させるＤＣモータです。（右上）
ＤＣ５Ｖで駆動しました。かなり高トルクです。
二つめは、用紙給紙用のｽﾃｯﾋﾟﾝｸﾞﾓｰﾀです。（左上）
三つめは、インクをﾌﾟﾘﾝﾀﾍｯﾄﾞに送り込むポンプ（と思われる？）を駆動するｽﾃｯﾋﾟﾝｸﾞ
ﾓｰﾀです。
２つのｽﾃｯﾋﾟﾝｸﾞﾓｰﾀは、自作の制御回路で駆動できました。
フォトインタラプタ

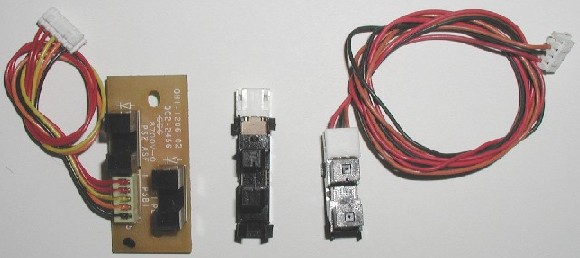

用紙の有無、ヘッドの位置確認用のフォトインタラプタが、４個ありました。
液晶表示器

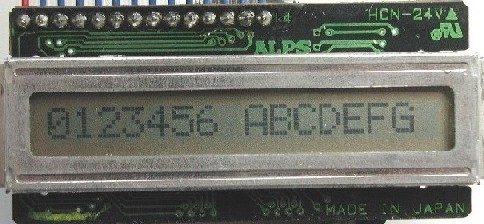

最後に液晶表示器です。表示量は、1行ｘ１６文字。
どんな制御をしているか見当もつかないが、とりあえずドライバＬＳＩのデータシートを
探して見てみた。 ドライバＬＳＩ ＪＲＣ ＮＪＵ６４０８ＢＦ
データシートを見ると、秋月等で売っているSC1602BSに使われているHD44780Uとコンパチ
ブルであることが分かり、これなら使えると確信した。ただ、表示装置としては若干相違
がある。以下に今回の表示装置（以下JRCLCD）とSC1602BSの違いを書く。
ピン配置：ともに14本であるがＶＤＤとＶＳＳが逆（1番と2番）でありJRCLCDは1番が
VSS（写真赤線）、2番がVDDである。（3-14番は相違はない）
表示ｱﾄﾞﾚｽ：ドライバLSIでは違いは無いが、表示装置との組み方が異なる。
今回双方のﾃﾞｰﾀｼｰﾄをよく見て分かったが、どちらのドライバLSI単独では
1行ｘ8文字ｏｒ2行ｘ８文字しか表示できない。それを16文字にするには
①拡張ドライバＬＳＩの追加（最大1行モードで80文字まで）
②2桁めの８文字を1行めの後に配置し使用（16文字まで）
がある。
SC1602BSは、1行の9文字以降も連続したｱﾄﾞﾚｽで処理できるので①の方式と
思われる。 ２行表示時のｱﾄﾞﾚｽ 1行目：$00-$0F、2行目：$40-$4F

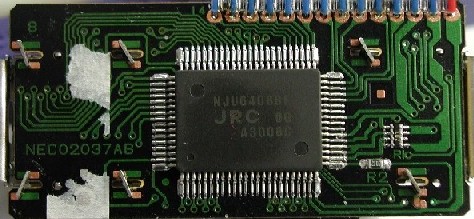

一方、JRCLCDは基板を見る限りﾄﾞﾗｲﾊﾞLSI以外のLSIはないので②の方式と
考えた。
これを踏まえ、テスト表示をさせてみた。

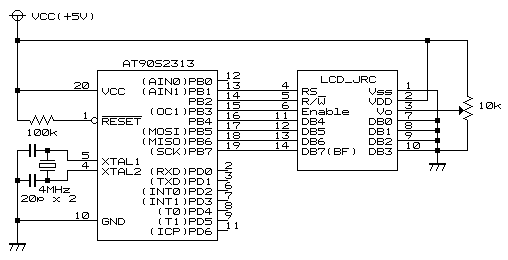

CPUは、2313を使用し4ﾋﾞｯﾄｲﾝﾀｰﾌｪｲｽで既存のSC1602BS用の制御ソフトで実行した。
やはり、1行モードでは8文字しか表示されない。2行モードにすると9文字以降も表示
された。 ｱﾄﾞﾚｽ 1-8文字:$00-$07、9-16文字：$40-$47

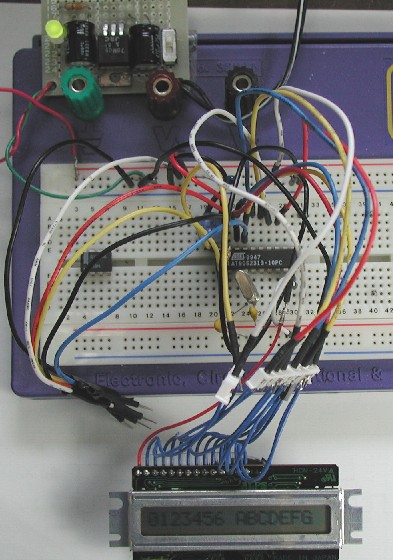

ブレッドボードにて試験した様子
ＡＶＲその他製作例
以下は以前に作成しハードディスクが壊れデータ（回路図・ソース）がないもの
です。
ＤＣモータＰＭＷ制御回路
（ＡＶＲ４４１４使用）
ＰＷＭ制御は、ＣＰＵのタイマ/カウンタのＰＷＭ動作をそのまま使いモータにかかる電圧波形
（パルス幅）を替え速度制御します。
周波数カウンタで、フォトインタラプタを使い円盤（CD）にある黒テープの有無でパルスに替え
モータの回転数を表示させます。

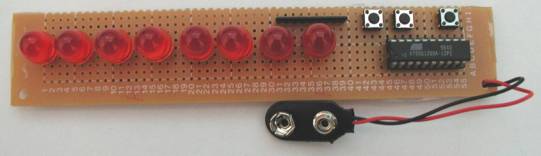

メッセージ棒
（ＡＶＲ１２００使用）
一列のＬＥＤを順番に光らせ、棒を振ることにより残像でメッセージが見えるやつです。（“コンニチワ”と表示）
ＬＥＤを光らせるタイミングだけを考えるだけのものです。
メッセージがうまく見えるために、スピード調整用のボタンをつけました。

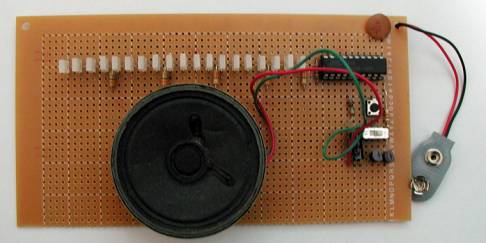

ルーレット
（ＡＶＲ１２００使用）
デジタルＩＣを使った回路を、ＡＶＲマイコンに置き換えてみました。
二色LEDを19個使用して３８種類表示（一般的なルーレット）
音は４ｋHzピィッ、ピィッと鳴る（少し前の自販機のルーレット音のような感じ）
