　今年正月の某家電店で、エプソンの液晶プロジェクタとスクリーンのセットが、約１３万円で売られておりデモをしていました。

　やはり、自作と製品の画像の差は大きく、思わず買いたい誘惑にかられました。しかし、すぐ製品に手を出すのも面白くない

　ので、もう少し頑張ってみようと、手を加えることにしました。

改善点

　　�@明るさ不足を解消

　　　ハロゲン電球を、７５W→８５W（消費電力）に変更（ホームセンターで２３００円程度）

　　�A フレネルレンズ

　　　試行錯誤の結果、３倍のもの２枚重を１枚に変更し、画面から少し離した。　レンズの模様が消えきれいになった。

　　�B液晶パネルの変更

　　　秋月の液晶は、STNで残像が残り、色むらがあるので、いいものがないかネットで探し、オークションに出店しているショップ

　　　に、東芝製の５インチTFTが６９８０円というものがあったので、これを買うことにしました。

　　　画像がきれいそうだし、直接取引きで、コネクタおよびリボンケーブルをサービスしてくれので、決めました。

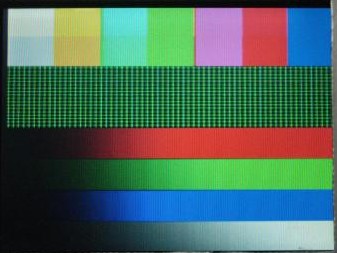

　　　　画像の見本

　　　リボンケーブルの配線ピッチは、1mmなので直接はんだ付けが出来ないないので、変換基板を用意してそこに、調整用のボリュー

　　　ムやジャンパー線を付けたり、電源やビデオ信号線の接続をしました。（部品代1000円程度）

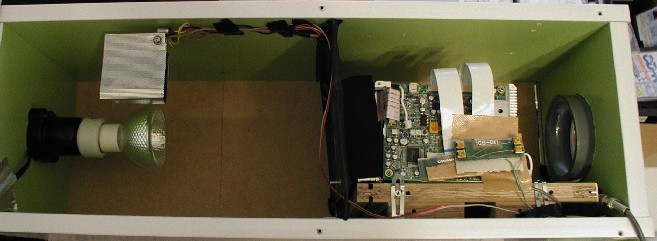

内部写真

　　ハロゲンランプが、一回り大きくなった。液晶パネルは、基板を横にひらいて固定し右下に、明るさ等の調整を行うボリューム（黄色）

　　がある。ビデオ信号ケーブルは、市販では短い割りに高価なので、５ｍものを自作（右下隅）

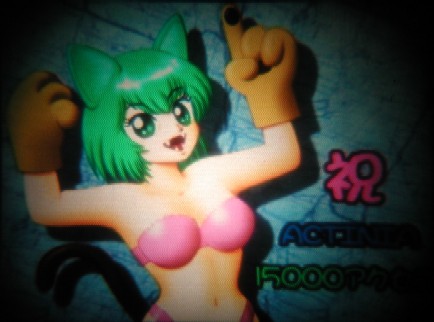

投影映像（４０インチ程度）

   やはり、色具合や画像の細やかさは格段に向上しました。デジカメのピントが少し甘く、また色調整がちょっと濃いめです。

　７０インチぐらいに拡大しても、結構きれいです。

　自作ではほぼ限界だと思ってます。（自己採点９５点、あとは投影レンズの精度を上げるくらいかな。）
