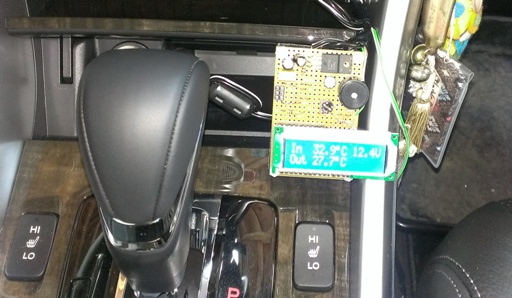

車を買い換えたのを期に、昔作った自動車アクセサリを新しくしました。
機能は以前とほぼ同じですが、温度センサーを高精度の1-wireｲﾝﾀｰﾌｪｲｽのDS18B20に変更しました。


　　　

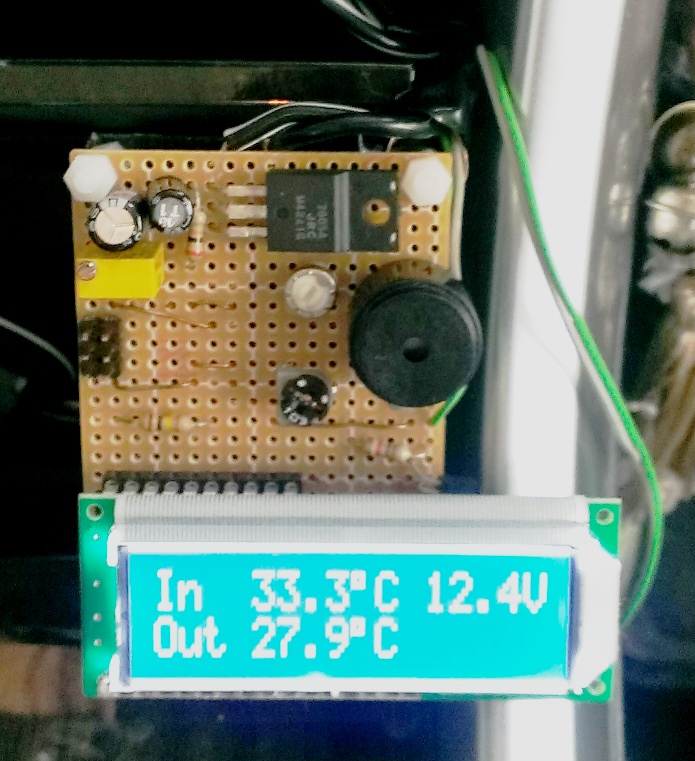

仕様
　CPU　AVR　tiny861A
　温度ｾﾝｻｰ　DS18B20　２個
　屋外温度警報ブザー　　0.5℃以下で0.5秒鳴動、1.0℃以上回復で0.2秒on-0.2秒off-0.2秒on鳴動
　電圧測定範囲　0-16.386V
　データ更新周期　約２秒

　ソース

　　温度ｾﾝｻｰは1-wireｲﾝﾀｰﾌｪｲｽのため、認識するために予めROMコードを読みだしておく必要がある。

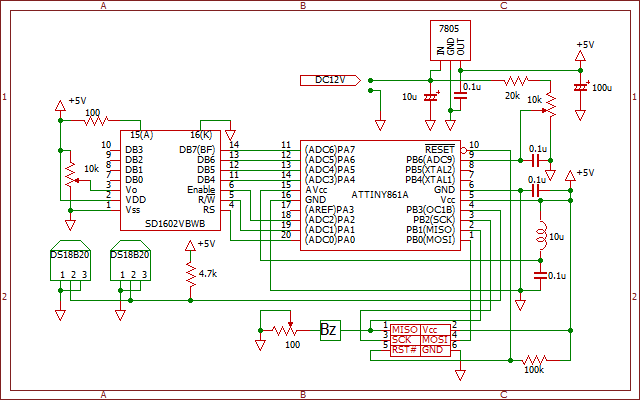

　回路図は下記と同じですが、温度ｾﾝｻｰを一つづつ接続して読みだす。
　ROMコードは、ソースの最後に記述する。
　温度センサーのROMコード読出ソース
　DS18B20の使用法や日本語データシートはこちらを参照。
