２００２年6月号トランジスタ技術の記事を参考にビクタービデオ（同社テレビの電源･音量）用の赤外線リモコンを

　作ってみました。

　　我が家は、プロバイダーでもあるCATVのCEK（エコーシティ駒ヶ根：かなりローカル？）を通じTVを見てます。

　　ただTVは少し古いのでCATV対応でないので、無料で提供されているBSデジタル等を見れません。

　　専用ターミナルも買うのも芸がないのでCATV対応ビデオを使って選曲してます。

　　リモコンは、TVとビデオ両方が操作できる（各社に対応する万能のもの）を使ってますが、ビデオの選曲はたいてい

　UP（＋）DOWN（−）のため、２０数Chをサーチするのは結構面倒です。

　　そこで、ビデオの選曲（２２ｃｈ）がダイレクトにできかつ、ＴＶ電源・音量も操作できるオリジナル赤外線リモコン製作に

　挑戦しました。

　　ここに紹介する内容は、雑誌・ホームページ等を参考に推測して作ったもであり、すべてが正しいとは限りません。

　　内容を参考にしていただくのは結構ですが、これによる機器の誤動作などの損害には当方は責任をもてません。

　　活用はあくまでも自己責任でお願いいたします。

　波形解析器

　　トラ技の記事とオシロ波形観測、音声データとしての取込み解析を行い、ビクターのビデオ・TV信号波形フォーマットを調

　　べました。

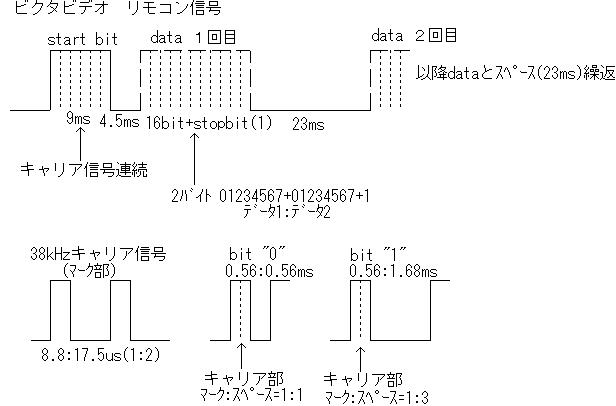

　　　　　スタートビット＋スペース１＋ＤＡＴＡ（2バイト）＋ストップビット＋スペース２＋以降ＤＡＴＡから繰り返し

　　　　　　・スタートビットは、９ｍｓのキャリアと４．５ｍｓのスペース

　　　　　　・DATAは、２バイトでデータの並びはＤＡＴＡ１LSB（下位）−＞MSB、ＤＡＴＡ２LSB（下位）−＞MSBの順です。

　　　　　　　　（波形の見目とビットの並びが逆なのでちょっと紛らわしい）

　　　　　　・ストップビットは、”１”（ＤＡＴＡの１と同じ）

　　　　　　・スペース２は、約２３ｍｓ（DATAにより変わるかチェックしてないです）

　　　　　　・キャリア信号は３８ｋHzで下図のとおりで、ＤＡＴＡのマーク部はこの波形となる

　　　　　　・DATAの”０”、”１”は、図のとおりでキャリアのなし部の時間が１：３となっている

　　　　　　　信号長では、１：２になりＤＡＴＡ（１と０の数）によりＤＡＴＡ長が変わってきます。

　　　　　　　（時間はおおよその値です）

　　これをもとにAVR１２００を使いリモコンのデータを読んで、LCDに表示させた。

　　　　フォトトランジスタには、身近にあったフォトインタラプタを活用しました。

　　　　ＰＤ３で波形が見ることができる（ＶＲ調整でキャリアとデータが見わけられる）

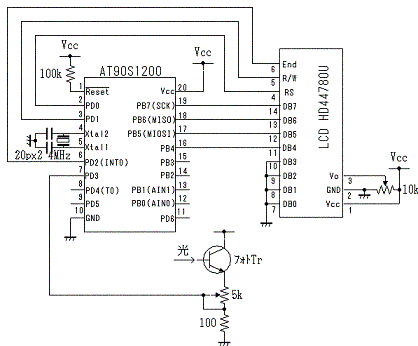

　　分析器回路図、プログラム

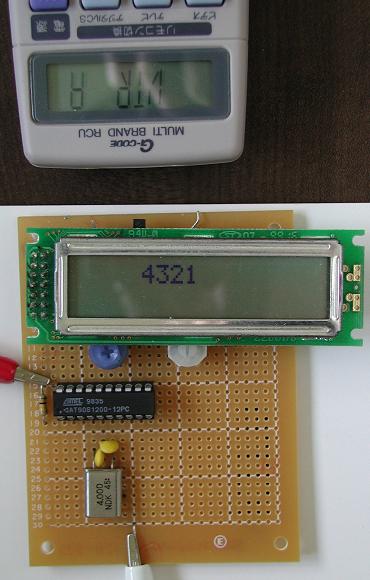

　　　　　写真：ビデオのボタン１を押した時の表示

　    分析結果　　（ボタン：コード１６進）

　　　　　ビデオ（ビクターHRV300、ほぼどの型でも同じだと思います)

　　　　　　　　　１　：　４３２１　　　２　：　４３２２　　　３　：　４３２３　　　４　：　４３２４　　　５　：　４３２５

　　　　　　　　　６　：　４３２６　　　７　：　４３２７　　　８　：　４３２８　　　９　：　４３２９　　　０　：　４３３３

　　　　　　　　１０　：　４３３６　　１２　：　４３９０　　ｃｈ＋：　４３１９　　　ch-：　４３１８

　　　　　TV（ビクターAV２９G２、ほぼどの型でも同じだと思います)

　　　　　　　　電源　：　０３１７　　音量＋　：　０３１E　　　音量−　：　０３１Ｆ

　リモコンの作成　　データの分析結果をもとに、2桁のｃｈも1ボタンで選曲できるようにリモコンの設計をした。　　　　

　　　ボタン数：２５　　選曲数：２２　　ＴＶ：電源、音量＋・−

　　　　　内訳　ボタンNO：DATA内容　（ボタンの配列）

　　　　　　　１：１　　　　２：２　　　　３：３　　　　４：４　　　　　５：TV電源

　　　　　　　６：５　　　　７：６　　　　８：７　　　　９：１５　　　１０：TV音量＋

　　　　　　１１：９　　　１２：１０　　１３：１１　　１４：１２　　　１５：TV音量−

　　　　　　１６：１６　　１７：１７　　１８：２０　　１９：２８　　　２０：２９　

　　　　　　２１：３０　　２２：３１　　２３：３２　　２４：３３　　　２５：３４　

　　　信号仕様

　　　　一桁のｃｈ（TV操作）　　キャリア（９ｍｓ）＋スペース（4.5ms)＋｛DATA（16ビット）＋”１”＋スペース(23ms)｝ｘ５回

　　　　二桁のｃｈの場合　　　　十位の信号（上記）　+150ms＋　一位の信号（上記）

　　　回　路

　　　　赤外線LEDは、ジャンク品で仕様（順方向電圧約１V)はよく分かりません。

　　　　SW入力は、Ｉ／Ｏポートを振るに使い１３本と１本の組合せで２６通り（２５個使用）の入力を可能にしています。

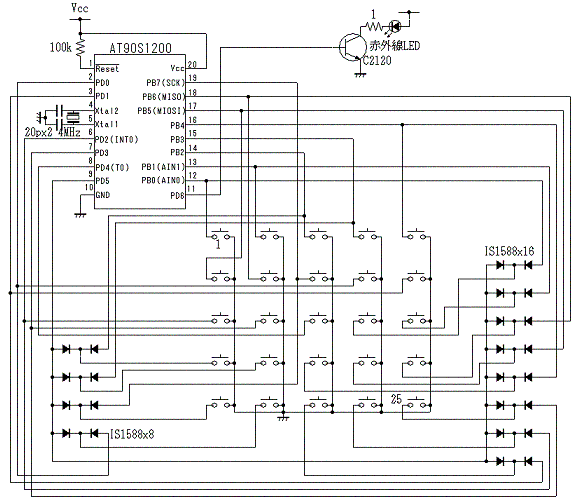

　　　リモコン回路図、プログラム

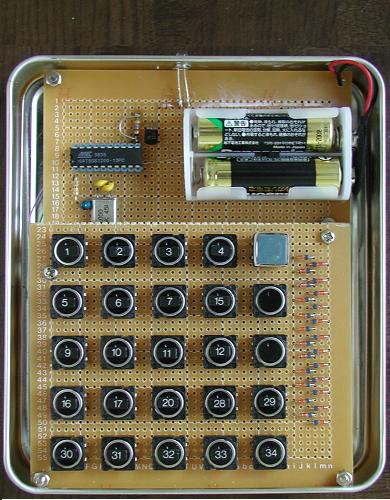

　　　　写真

　　出来栄え

　　　　バリアフリー（年寄り仕様）としたため、ボタンを大きくして間隔も取ったのでずいぶん大きなリモコンになってしまった。

　　　　ケースは１００円ショップのものです。

　　　　電源が３Vか赤外線LED仕様のせいか分からないが、やや信号レベルが低く（ＬＥＤピーク電流値0.5A程度）操作距離

　　　　は少し短めになったが、ほぼ思ったとおりに操作できます。ただ、ｃｈ＋−での選曲に比べ数字キーによる選曲は若干

　　　　応答時間に遅れがありちょっといらいらします。（数字選択後確定という信号があればいいと思います）

　　改善点

　　　　リモコンは常時電源オン状態なので、電池の消耗が気になり負担を測定すると、待機状態で約８ｍAでした。

　　　　そこで、マイコンのパワーダウンモードとウォッチドックタイマを組合せ（今回初挑戦、割込み間隔が長すぎると応答時間が

　　　　長くなるで試行錯誤）省電力をはかり、待機状態で平均０．１ｍA以下になりました。

　　二号機

　　　　一号機はあまりにも大きすぎたのでコンパクトサイズ（タカチ電機工業のプラスティックケースSW-１２０　120x60x24に収納

　　　　一号機の約半分の大きさ）を作ってみました。（やっぱりこの方がリモコンらしい？）
