温度によるAC100V回路制御
kunioホームページに戻る
家の温度調節(換気扇を自動運転)するため使用している、コントローラが壊れたので同等の市販品を買おうと思いましたが、
約1万円と高価で,それほどたいした制御ではなく簡単に出来そうなので、自作しました。(材料費2000円程度)
◇概要
温度センサーで温度を計測し、設定温度になったらAC回路をONし、設定温度−2℃でOFFします。
温度設定は、0℃から40℃まで1℃刻みで設定します。

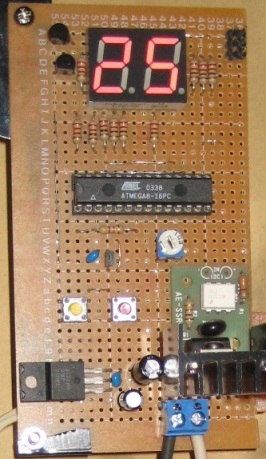

基本的に、スクロール時計をベースに作りました。(表示、温度計測)
AC回路の制御は、秋月のSSRキット(20A仕様)使用してフォトトライアックとトライアックで絶縁しています。
操作SWは2つで、右が変更モード開始・終了、左が設定値変更
AC回路制御回路ON時は、一位のドットが点灯。

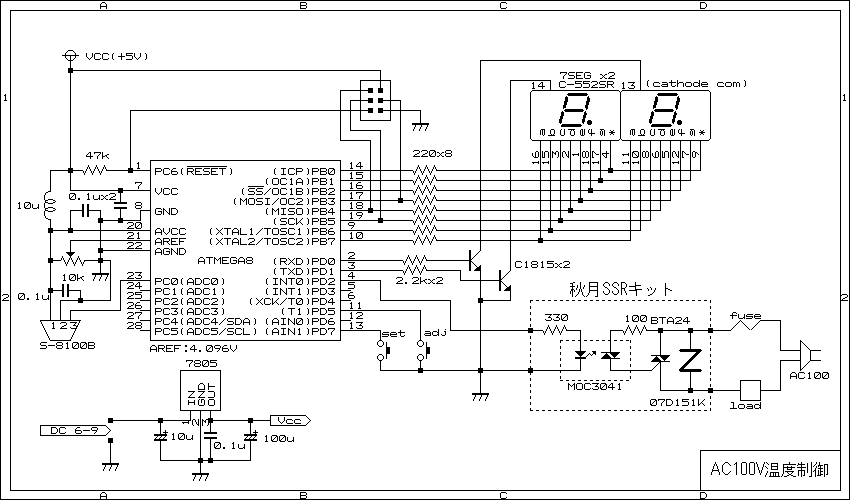

ソース 回路図
特段むずかいいことはしていませんが、AC回路は、間違えれば感電や火災に繋がるので注意が必要です。
適正の容量のヒューズは必須です。
